Пункт коммерческого учета электроэнергии

ПКУ применяются для учета электрической энергии прямого (обратного) напряжения 6, 10 кВ в цепях переменного тока. ПКУ предназначены для учета активной и реактивной электроэнергии в цепях частотой 50 Гц и могут использоваться в составе АСКУЭ – автоматизированных систем учета и контроля электрической энергии. Изготавливаются в соответствии с ТУ завода изготовителя. Выносной пункт учета электроэнергии не предназначен для использования во взрывоопасных средах.

Конструкция ПКУ включает:

• модуль измерительный высоковольтный;

• шкаф учета и передачи данных;

• кабель;

• комплект для монтажа;

• ограничители перенапряжения для защиты аппаратуры от атмосферных и иных коммутационных перенапряжений.

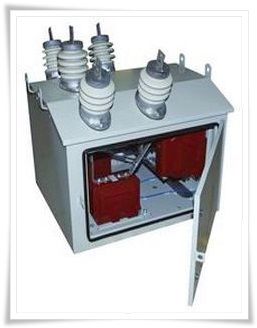

Конструкция измерительного модуля подразумевает установку трансформаторов тока типа ТОЛ в количестве трех штук и трансформаторов тока типа ЗНОЛП.06 также в количестве трех штук. Крепление высоковольтного модуля к опоре возможно за счет использования специального монтажного комплекта, входящего в комплект изделия. Ограничители перенапряжения также устанавливаются непосредственно на опоре. Шкаф управления содержит переходную испытательную коробку, аппаратуру передачи данных, а также счетчик электрической энергии. Аппараты в составе шкафа управления и высоковольтного модуля связываются между собой кабелем, защищенным металорукавом. Варианты схем измерения согласовываются с заказчиком при оформлении заказа.

Порядок заказа оборудования:

Заказчик указывает основные технические требования, в том числе, способы интеграции и варианты схем измерения в опросном листе установленного образца. Цена пункта учета электроэнергии различается в зависимости от комплектации изделия.

Преимущества нашей продукции:

• простота конструкции;

• легкость монтажа;

• возможность заказа нетиповых конструкций;

• высокое качество изделий.
