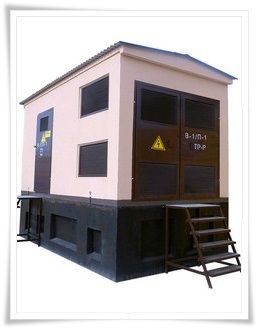

Комплектные трансформаторные подстанциии в бетонном корпусе

Комплектные одно – и двухтрансформаторные подстанции (БКТП и (2)БКТП) в бетонном корпусе служат для приема, преобразования и распределения электрической энергии (ЭЭ) трехфазного переменного тока напряжением 6-20 кВ частотой 50 Гц и предназначены для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков. Распределение ЭЭ осуществляется на напряжении 0,4 кВ с помощью отходящих от БКТП кабельных линий. Подстанция типа (2)БКТП комплектуется двухобмоточными «масляными» трансформаторами (или «сухими» по отдельному заказу) мощностью от 25 до 2500 кВА. По желанию Заказчика (2)БКТП может оснащаться устройством автоматического включения резервного питания (АВР) на стороне низшего напряжения (НН) или на стороне высшего напряжения (ВН). Кроме того, на стороне ВН предусмотрена возможность подключения силовых кабелей с сечением жил до 240 мм2 включительно.

Блочные комплектные трансформаторные подстанции (БКТП) – современное решение для городских электрических сетей. Последние 10-15 лет данный вид трансформаторных подстанций в России приобретает большую и большую популярность.

Такие электроснабжающие организации как МРСК (Россети) на данный момент применяют в своих сетях именно БКТП как при новом строительстве так и при реконструкции существующих трансформаторных подстанций.

Именно БКТП в железобетонной оболочке вытесняют на сегодняшний день подстанции в металлическом корпусе, так называемые киоскового типа, контейнерного исполнения, а также подстанции из Сэндвич панелей.

Характерными особенностями наших КТП и 2 КТП являются:

• возможность разработки индивидуального решения (комплектации) для каждого объекта; применение современного, надежного и безопасного в эксплуатации электрооборудования;

• предмонтажная проверка и наладка электрооборудования в заводских условиях;

• относительно малые габариты; высокая прочность конструкции;

• простота конструкции и удобство монтажа на объекте.

Эксплуатируются в следующих условиях:

1. возможность разработки индивидуального решения (комплектации) для каждого объекта; применение современного, надежного и безопасного в эксплуатации электрооборудования;

2. температура окружающего воздуха от минус 40°С до плюс 40°С;

3. относительная влажность до 100% (без выпадения инея и росы);

4. окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию; атмосфера типов I, II;

5. высота установки над уровнем моря не более 1000 м;
6. в части воздействия климатических факторов внешней среды относятся к климатическому исполнению УХЛ категории размещения.


Документация:

• Компоновка.pdf
• Схема главных цепей.pdf
